Startseite  > Produkte > Stahltrapezprofil

Stabilität und Flexibilität für starke Bauvorhaben:

Stahltrapezprofile

Unsere hochwertigen Kunststoffkombinationen sowie Dachbauschrauben sind speziell für Flachdächer konzipiert und ermöglichen eine sichere Montage der Dämmung und Dachbahnen.

Zahn-Kunststoff-Schraubkombinationen

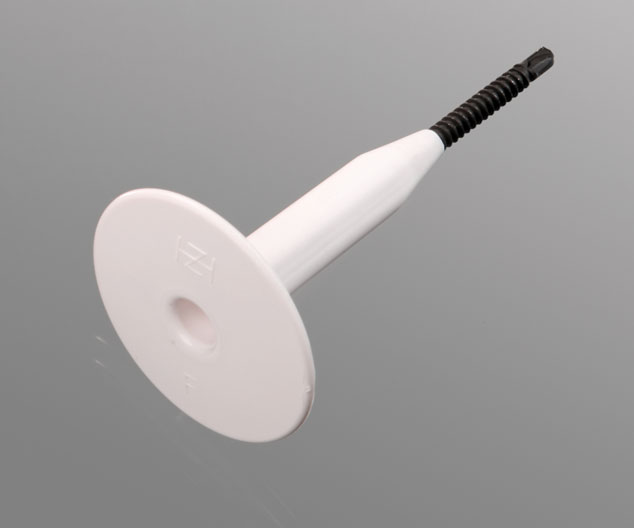

ZKSK®-R: Zahn-Kunststoff-Schraubkombination, rund, lose

  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: PH Gr. II + Torx T25
  • Kopfform: Flachrundkopf
  • Ausführung: trittsicher, vormontiert, lose

Spezifikation:

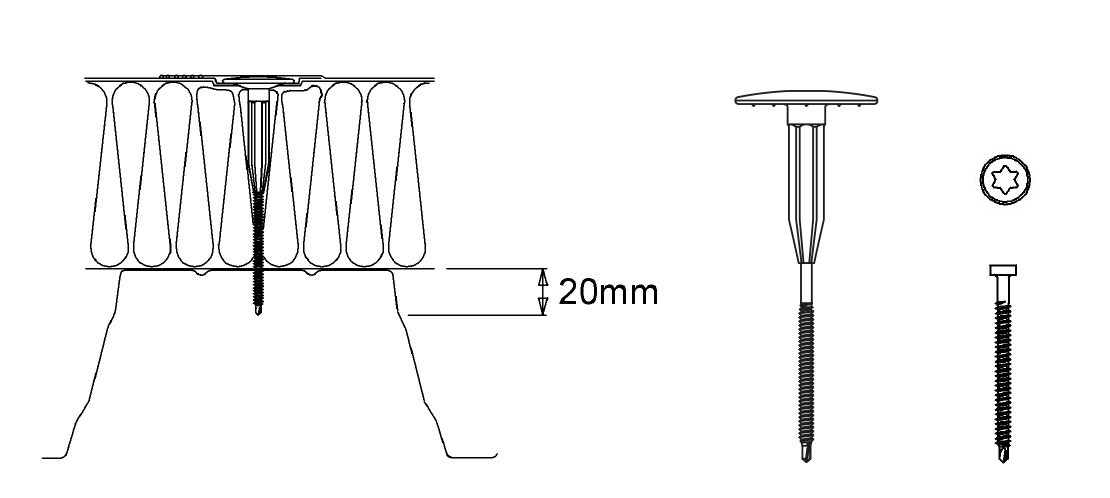

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZKSK®-R:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen.

Aufbaustärke von 40 - 470 mm

Downloadcenter

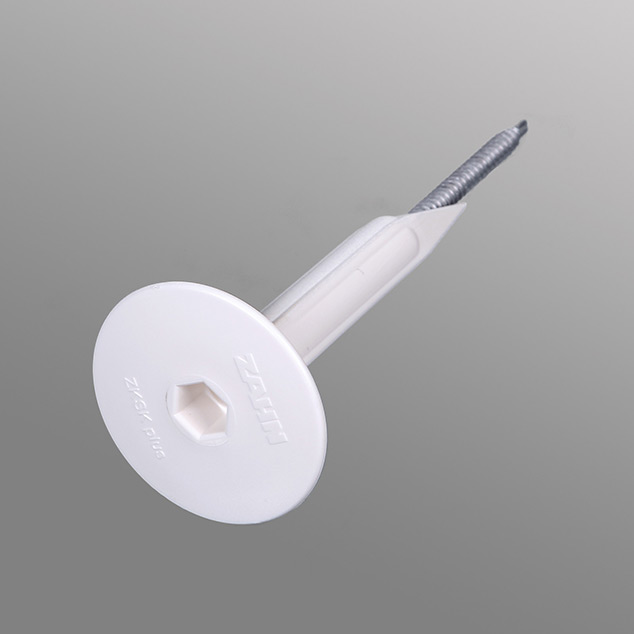

ZKSK®-Rplus: Zahn-Kunststoff-Schraubkombination, rund, plus, lose

  • Für Dachbahnen mit hoher Perforationsfestigkeit
  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: PH Gr. II + Torx T25
  • Kopfform: Flachrundkopf
  • Ausführung: trittsicher, vormontiert, lose
  • Auch mit verstärkter Bohrspitze erhältlich
  • 4-Kantschaft mit Gleitkante
  • Pyramidenförmige Pfahlspitze

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Dachsanierungen:  ZKSK®-Rplus, Technische Details auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZKSK®-Rplus:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen.
Für den Einsatz bei Dachbahnen mit hoher Perforationsfestigkeit.

Aufbaustärke von 70 - 340 mm.

Downloadcenter

ZKSK®-R/G: Zahn-Kunststoff-Schraubkombination, rund, gegurtet

  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: PH Gr. II + Torx T25
  • Kopfform: Flachrundkopf
  • Ausführung: trittsicher, vormontiert, gegurtet
  • Produktionsbedingt ist die Abgabe nur in vollen Verpackungseinheiten (VPE) möglich!

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZKSK®-R/G:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen
und Dachbahnen auf Stahltrapezprofilen.

Aufbaustärke von 40 - 240 mm.

ZKSK®-R/Gplus: Zahn-Kunststoff-Schraubkombination, rund, plus, gegurtet

  • Für Dachbahnen mit hoher Perforationsfestigkeit
  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: PH Gr. II + Torx T25
  • Kopfform: Flachrundkopf
  • Ausführung: trittsicher, vormontiert, gegurtet
  • Produktionsbedingt ist die Abgabe nur in vollen Verpackungseinheiten (VPE) möglich!
  • 4-Kantschaft mit Gleitkante
  • Pyramidenförmige Pfahlspitze

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Dachsanierungen:  ZKSK®-R/Gplus, Technische Details auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZKSK®-R/Gplus:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen.
Für den Einsatz bei Dachbahnen mit hoher Perforationsfestigkeit.

Aufbaustärke von 70 - 240 mm.

ZKSK®-R-Modul: Zahn-Kunststoff-Schraubkombination, rund, Modul

  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: PH Gr. II + Torx T25, Schraubklingen-Verlängerungs-Set
  • Kopfform: Flachrundkopf
  • Ausführung: trittsicher, vormontiert, lose

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZKSK®-R-Modul:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen.

Aufbaustärke von 480 - 670 mm
Größere Längen auf Anfrage. Längen unbegrenzt erhältlich.
Verwendung von ZKAP nicht möglich.

Downloadcenter

ZKSK®-E/R: Zahn-Kunststoff-Schraubkombination, Edelstahl, rund, lose

  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Edelstahl, V4A, 1.4401
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: PH Gr. II + Torx T25
  • Kopfform: Flachrundkopf
  • Ausführung: trittsicher, vormontiert, lose
  • Auch gegurtet erhältlich: ZKSK®-E/R/G
  • Auch als Modul längenunbegrenzt erhältlich: ZKSK®-E/R-Modul
  • Auch mit verstärkter Bohrspitze erhältlich

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZKSK®-E/R:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen. Einsatz insbesondere bei Sanierungen von Objekten mit wärmegedämmten Dachaufbauten und / oder mit einer vom Normklima abweichenden Luftfeuchtigkeit bzw. chemisch aggressiver Innenatmosphäre.

Aufbaustärke von 70 - 450 mm.

Downloadcenter

ZKSK®E/Rplus: Zahn-Kunststoff-Schraubkombination, Edelstahl, rund, plus, lose

  • Für Sanierungen und für Dachbahnen mit hoher Perforationsfestigkeit
  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Edelstahl, V4A, 1.4401
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: PH Gr. II + Torx T25
  • Kopfform: Flachrundkopf
  • Ausführung: trittsicher, vormontiert, lose
  • Auch gegurtet erhältlich: ZKSK®-E/R/Gplus, Preise auf Anfrage
    Auch mit verstärkter Bohrspitze erhältlich: ZKSK®-E/R/VBplus, Preis auf Anfrage
  • 4-Kantschaft mit Gleitkante
  • Pyramidenförmige Pfahlspitze

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Dachsanierungen:  ZKSK®-E/Rplus, Technische Details auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZKSK®-E/Rplus:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen. ZKSK®-E/Rplus für den Einsatz bei Dachsanierungen und für Dachbahnen mit hoher Perforationsfestigkeit. Verwendung insbesondere bei Sanierungen von Objekten mit wärmegedämmten Dachaufbauten und / oder mit einer vom Normklima abweichenden Luftfeuchtigkeit bzw. chemisch aggressiver Innenatmosphäre.

Aufbaustärke von 80 - 320 mm.

Downloadcenter

Zahn-Dachbauschrauben

ZDBS®: Zahn-Dachbauschrauben Sechskant, lose

  • Material: Kohlenstoffstahl, einsatzgehärtet
  • Schraubendurchmesser: 4,8 mm
  • Schlüsselweite: Sechskant, SW 8 mm
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Ausführung: trittfest, lose

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZDBS®:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen. Empfohlener Lastverteilungsteller: ZLVT® 0001 oder ZLVT® 0005.

Gesamtlänge von 35 - 260 mm.

Downloadcenter

ZDBS®-VB: Zahn-Dachbauschrauben Sechskant, lose

  • Material: Kohlenstoffstahl, einsatzgehärtet
  • Schraubendurchmesser: 4,8 mm
  • Schlüsselweite: Sechskant, SW 8 mm
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Ausführung: trittfest, lose
  • Mit verstärkter Bohrspitze

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZDBS-VB®:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen. Empfohlener Lastverteilungsteller: ZLVT® 0001 oder ZLVT® 0005.

Gesamtlänge von 120 - 240 mm.

Downloadcenter

ZDBS®-G: Zahn-Dachbauschrauben Sechskant, gegurtet

  • Material: Kohlenstoffstahl, einsatzgehärtet
  • Schraubendurchmesser: 4,8 mm
  • Schlüsselweite: Sechskant, SW 8 mm
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Ausführung: trittfest, gegurtet
  • Produktionsbedingt ist die Abgabe nur in vollen Verpackungseinheiten (VPE) möglich

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZDBS®-G:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen. Empfohlener Lastverteilungsteller: ZLVT® 0001 oder ZLVT® 0005.

Gesamtlänge von 80 - 240 mm.

ZDBS®-E: Zahn-Dachbauschrauben Sechskant, Edelstahl, lose

  • Material: Edelstahl, V4A, 1.4401
  • Schraubendurchmesser: 4,8 mm
  • Schlüsselweite: Sechskant, SW 8 mm
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Ausführung: trittfest (ab 100 mm Länge), lose

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZDBS®-E:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen. Empfohlener Lastverteilungsteller: ZLVT® 0001 oder ZLVT® 0005.
Einsatz insbesondere bei Sanierungen von Objekten mit wärmegedämmten Dachaufbauten und / oder mit einer vom Normklima abweichenden Luftfeuchtigkeit bzw. chemisch aggressiver Innenatmosphäre.

Gesamtlänge von 45 - 220 mm.

Downloadcenter

ZDBS®-E/G: Zahn-Dachbauschrauben Sechskant, Edelstahl, gegurtet

  • Material: Edelstahl, V4A, 1.4401
  • Schraubendurchmesser: 4,8 mm
  • Schlüsselweite: Sechskant, SW 8 mm
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Ausführung: trittfest, gegurtet
  • Produktionsbedingt ist die Abgabe nur in vollen Verpackungseinheiten (VPE) möglich!

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZDBS®-E/G:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen. Empfohlener Lastverteilungsteller: ZLVT® 0001 oder ZLVT® 0005. Einsatz insbesondere bei Sanierungen von Objekten mit wärmegedämmten Dachaufbauten und / oder mit einer vom Normklima abweichenden Luftfeuchtigkeit bzw. chemisch aggressiver Innenatmosphäre.

Gesamtlänge von 120 - 220 mm.

ZDBK®: Zahn-Dachbauschrauben

  • Material: Kohlenstoffstahl, einsatzgehärtet
  • Schraubendurchmesser: 4,8 mm
  • Antrieb: PH Gr. II + Torx T25
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Kopfform: Flachrundkopf
  • Ausführung: nicht trittfest, lose

ANWENDUNG ZDBK:

Zur mechanischen Befestigung von Dachbahnen auf Stahltrapezprofilen.
Empfohlener Lastverteilungsteller: ZLVT® 0005 oder ZLVT® 0015

Gesamtlänge von 60 - 240 mm.

Downloadcenter

ZDBK® vormontiert: Zahn-Dachbauschrauben

  • Material: Kohlenstoffstahl, einsatzgehärtet
  • Schraubendurchmesser: 4,8 mm
  • Antrieb: PH Gr. II, Torx
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Kopfform: Flachrundkopf
  • Ausführung: nicht trittfest, lose
  • für die mechanische Fixierung von PIR/PUR Dämmungen

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZDBK vormontiert:

Zur mechanischen Befestigung von PIR/PUR Dämmungen auf Stahltrapezprofilen.
Empfohlener Lastverteilungsteller: ZLVT® 0016

Gesamtlänge von 80 - 240 mm.

Downloadcenter

ZDBK®-E: Zahn-Dachbauschrauben, Edelstahl

  • Material: Edelstahl, V4A, 1.4401
  • Schraubendurchmesser: 4,8 mm
  • Antrieb: PH Gr. II + Torx T25
  • Kopfform: Flachrundkopf
  • Ausführung: nicht trittfest, lose

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZDBK-E:

Zur mechanischen Befestigung von Dachbahnen bei Sanierungen auf Stahltrapezprofilen.
Empfohlener Lastverteilungsteller: ZLVT® 0005 oder ZLVT® 0015.

Gesamtlänge von 80 - 220 mm.

Downloadcenter

ZDBK®-E vormontiert: Zahn-Dachbauschrauben

  • Material: Edelstahl, V4A, 1.4401
  • Schraubendurchmesser: 4,8 mm
  • Antrieb: PH Gr. II + Torx
  • Kopfform: Flachrundkopf
  • Ausführung: nicht trittfest, lose
  • für die mechanische Fixierung von PIR/PUR Dämmungen

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZDBK-E vormontiert:

Zur mechanischen Befestigung von PIR/PUR Dämmungen auf Stahltrapezprofilen.
Empfohlener Lastverteilungsteller: ZLVT® 0016

Gesamtlänge von 80 - 220 mm.

Downloadcenter

Zahn-Tellerscheiben-Kombination

ZTSK® (Stahltrapezprofil): Zahn-Tellerscheiben-Kombination, rund

  • Material: Polyamid PA6
  • Kopfplatte: rund ø 50 mm
  • Schraubendurchmesser: 4,8 mm
  • Antrieb: PH Gr. II + Torx T25
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Kopfform: Flachrundkopf
  • Ausführung: vormontiert, lose
  • Auch mit verstärkter Bohrspitze erhältlich

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZTSK® (Stahltrapezprofil):

Zur mechanischen Befestigung von nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen.

Gesamtlänge von 60 - 240 mm.

Downloadcenter

ZTSK®-E (Stahltrapezprofil): Zahn-Tellerscheiben-Kombination, Edelstahl, rund

  • Material: Polyamid PA6
  • Kopfplatte: rund ø 50 mm
  • Schraubendurchmesser: 4,8 mm
  • Antrieb: PH Gr. II + Torx T25
  • Kopfform: Flachrundkopf
  • Ausführung: vormontiert, lose
  • Auch mit verstärkter Bohrspitze erhältlich

Spezifikation:

  • Mindesteinbautiefe: 20 mm
  • Blechstärken: ab 0,75 mm bis max. 1,5 mm
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZTSK®-E (Stahltrapezprofil):

Zur mechanischen Befestigung von nicht trittfesten Dämmstoffen und Dachbahnen auf Stahltrapezprofilen.

Gesamtlänge von 80 - 220 mm.

Downloadcenter

Zahn-Lastverteilungsteller

ZLVT® 0001: Zahn-Lastverteilungsteller

  • Material: Stahlblech beschichtet
  • Form: verstärkt
  • Lochdurchmesser: 4,8 mm

ZLVT® 0005: Zahn-Lastverteilungsteller

  • Material: Stahlblech beschichtet
  • Form: konvex gewölbt
  • Lochdurchmesser: 4,9 mm

ZLVT® 0015: Zahn-Lastverteilungsteller

  • Material: Stahlblech beschichtet
  • Form: verstärkt
  • Lochdurchmesser: 6,0 mm

ZLVT® 0016: Zahn-Lastverteilungsteller

  • Spezialteller für die mechanische Fixierung von PIR/PUR Dämmung
  • Material: Stahlblech beschichtet
  • Form: verstärkt
  • Lochdurchmesser: 4,85 mm

Zurück zur Produktübersicht

Sie haben Fragen zu unseren Befestigern?

Unsere Ansprechpartner/innen stehen Ihnen gerne persönlich zur Verfügung.

Innendienst   Außendienst
