Zuverlässige Befestigung ohne zusätzliche Dämmung:

Beton-Schraubkombinationen für Flachdächer

Unsere hochwertigen Beton-Schraubdübel und -kombinationen sowie die Zahn-Beton-Schraubkombinationen sind speziell für Flachdächer konzipiert und ermöglichen eine sichere Montage ohne zusätzliche Dämmung oder direkte Befestigung.

Zahn-Schraubdübelkombination

ZTSD®: Zahn-Teller-Schraubdübel, oval

  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Schraubendurchmesser: 4,8 mm
  • Antrieb: PH Gr. II + Torx T25
  • Bohrloch: 8 mm
  • Auch mit Edelstahlschraube erhältlich: ZTSD®-E

Spezifikation:

  • Mindesteinbautiefe: 40 mm
  • Bohrtiefe: 50 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZTSD:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen, Sanierungen ohne Zusatzdämmung oder Direktbefestigung auf Betondachflächen.

Aufbaustärke von 10 - 60 mm.

Downloadcenter

ZSDK®-R: Zahn-Schraubdübelkombination, rund

  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: PH Gr. II + Torx T25
  • Bohrloch: 8 mm
  • Ausführung: trittfest, vormontiert, lose
  • Auch mit Edelstahlschraube erhältlich: ZSDK®-E/R

Spezifikation:

  • Mindesteinbautiefe: 40 mm
  • Bohrtiefe: 50 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZSDK®-R:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Betondachflächen.

Aufbaustärke von 70 - 390 mm.

Downloadcenter

ZSDK®-R-Modul: Zahn-Schraubdübelkombination, rund, Modul

  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: PH Gr. II + Torx T25 – Schraubklingen-Verlängerungs-Set
  • Bohrloch: 8 mm
  • Ausführung: trittfest, vormontiert
  • Auch mit Edelstahlschraube erhältlich: ZSDK®-E/R-Modul

Spezifikation:

  • Mindesteinbautiefe: 40 mm
  • Bohrtiefe: 50 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZSDK®-R-Modul:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Betondachflächen.

Aufbaustärke von 410 - 590 mm.

Downloadcenter

Zahn-Beton-Schraubkombination

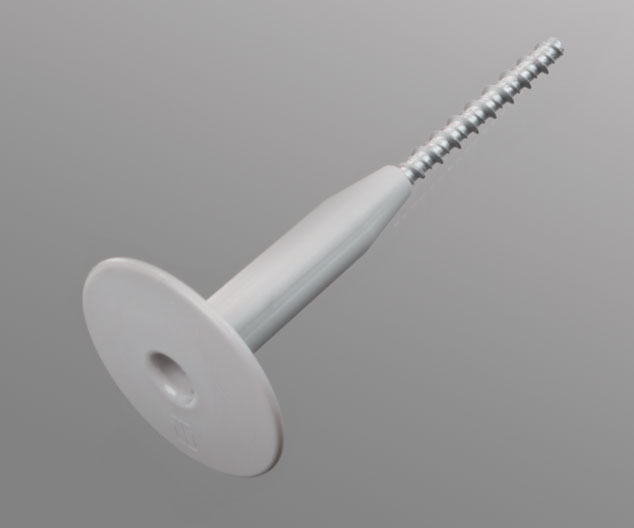

ZBSK®-R: Zahn-Beton-Schraubkombination, rund

  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: Torx T25
  • Bohrloch: 5 mm
  • Ausführung: trittsicher, vormontiert, lose
  • Auch mit Edelstahlschraube erhältlich: ZBSK®-R-Modul

Spezifikation:

  • Mindesteinbautiefe: 30 mm
  • Bohrtiefe: 40 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZBSK®-R:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Betondachflächen.

Aufbaustärke von 50 - 480 mm.

Downloadcenter

ZBSK®-E/R: Zahn-Beton-Schraubkombination, Edelstahl, rund, lose

  • Material: Polyamid PA6
  • Kopfplatte: rund, ⌀ 50 mm
  • Schraube: Edelstahl, V2A, 1.4301
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Antrieb: Torx T25
  • Bohrloch: 5 mm
  • Ausführung: trittsicher, vormontiert, lose
  • Auch mit Edelstahlschraube erhältlich: ZBSK®-E/R-Modul

Spezifikation:

  • Mindesteinbautiefe: 40 mm
  • Bohrtiefe: 50 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZBSK®-E/R:

Zur mechanischen Befestigung von trittfesten und nicht trittfesten Dämmstoffen und Dachbahnen auf Betondachflächen. Einsatz insbesondere bei Sanierungen von Objekten mit wärmegedämmten Dachaufbauten und / oder mit einer vom Normklima abweichenden Luftfeuchtigkeit bzw. chemisch aggressiver Innenatmosphäre.


Aufbaustärke von 40 - 330 mm.

Downloadcenter

ZBST®: Zahn-Betonschraube, Torx

  • Material: Kohlenstoffstahl, einsatzgehärtet
  • Schraubendurchmesser: 6,3 mm
  • Antrieb: Torx T 25
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Kopfform: Flachrundkopf
  • Schraube: Kohlenstoffstahl
  • Bohrloch: 5 mm
  • Ausführung: nicht trittfest, lose

Spezifikation:

  • Mindesteinbautiefe: 30 mm
  • Bohrtiefe: 40 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZBST:

Zur mechanischen Befestigung von Dachbahnen ohne zusätzliche Wärmedämmung oder Direktverschraubung auf Betondachflächen. Empfohlener Lastverteilungsteller: ZLVT® 0008 oder ZLVT® 0012.

Gesamtlänge von 35 - 260 mm.

Downloadcenter

ZBST®-E: Zahn-Betonschraube, Edelstahl, Torx

  • Material: Edelstahl, V2A, 1.4301
  • Schraubendurchmesser: 6,3 mm
  • Antrieb: Torx T 25
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Kopfform: Flachrundkopf
  • Bohrloch: 5 mm
  • Ausführung: nicht trittfest, lose

Spezifikation:

  • Mindesteinbautiefe: 40 mm
  • Bohrtiefe: 50 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZBST®-E:

Zur mechanischen Befestigung von Dachbahnen bei Sanierungen ohne zusätzliche
Wärmedämmung oder Direktverschraubung auf Betondachflächen.
Empfohlener Lastverteilungsteller: ZLVT® 0008 oder ZLVT® 0012.

Einsatz insbesondere bei Sanierungen von Objekten mit wärmegedämmten
Dachaufbauten und / oder mit einer vom Normklima abweichenden Luftfeuchtigkeit
bzw. chemisch aggressiver Innenatmosphäre.

Gesamtlänge von 80 - 120 mm.

Downloadcenter

Zahn-Tellerscheiben-Kombination

ZTSK® (Beton): Zahn-Tellerscheiben-Kombination, rund

  • Material:  Polyamid PA6
  • Kopfplatte: rund ø 50 mm
  • Schraube: Kohlenstoffstahl, einsatzgehärtet
  • Korrosionsschutz: 15 Zyklen Kesternich
  • Schraubendurchmesser: 6,3 mm
  • Antrieb: Torx T 25
  • Kopfform: Flachrundkopf
  • Bohrloch: 5 mm
  • Ausführung: trittfest, vormontiert, lose

Spezifikation:

  • Mindesteinbautiefe: 30 mm
  • Bohrtiefe: 40 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen



ANWENDUNG ZTSK® (Beton):

Zur mechanischen Befestigung von Dachbahnen ohne zusätzliche Wärmedämmung oder
Direktverschraubung auf Betondachflächen.

Gesamtlänge von 35 - 260 mm.

Downloadcenter

ZTSK®-E (Beton): Zahn-Tellerscheiben-Kombination, Edelstahl, rund

  • Material: Polyamid PA6
  • Kopfplatte: rund ø 50 mm
  • Schraube: Edelstahl, V2A. 1.4301
  • Schraubendurchmesser: 6,3 mm
  • Antrieb: Torx T 25
  • Kopfform: Flachrundkopf
  • Bohrloch: 5 mm
  • Ausführung: trittfest, vormontiert, lose

Spezifikation:

  • Mindesteinbautiefe: 40 mm
  • Bohrtiefe: 50 mm
  • Dachsanierungen bzw. Sonderkombinationen: auf Anfrage
  • Zahn-Qualitätsgarantie: Eingeprägtes HZ-Zeichen

ANWENDUNG ZTSK®-E (Beton):

Zur mechanischen Befestigung von Dachbahnen bei Sanierungen ohne zusätzliche Wärmedämmung oder Direktverschraubung auf Betondachflächen. Einsatz insbesondere bei Sanierungen von Objekten mit wärmegedämmten Dachaufbauten und / oder mit einer vom Normklima abweichenden Luftfeuchtigkeit bzw. chemisch aggressiver Innenatmosphäre.

Gesamtlänge von 80 - 120 mm.

Downloadcenter

Zahn-Lastverteilungsteller

ZLVT® 0008: Zahn-Lastverteilungsteller

Spezifikation:

  • Material: Stahlblech beschichtet
  • Form: konvex gewölbt
  • Lochdurchmesser: 6,5 mm



ZLVT® 0012: Zahn-Lastverteilungsteller

Spezifikation:

  • Material: Stahlblech beschichtet
  • Form: verstärkt
  • Lochdurchmesser: 7 mm
